Mantelbuis verstopt of kabel vast? Oorzaken en oplossingen

Wat is een mantelbuis en waarvoor wordt deze gebruikt?

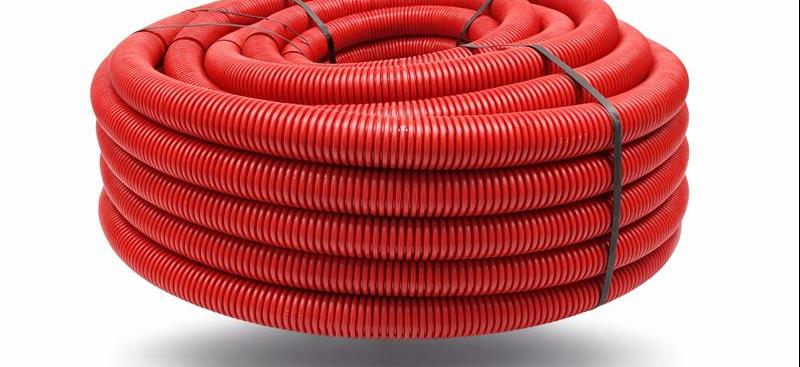

Een mantelbuis is een beschermende buis die rondom kabels of leidingen wordt aangebracht. De belangrijkste functie is het beschermen van de inhoud tegen mechanische belasting en beschadiging. Mantelbuizen worden onder andere toegepast bij ondergrondse elektriciteitskabels, glasvezel, datakabels en waterleidingen. Ook worden ze gebruikt bij doorvoeren onder wegen, opritten en bedrijfsterreinen. Afhankelijk van de toepassing zijn mantelbuizen verkrijgbaar in verschillende materialen, diameters en uitvoeringen. Een mantelbuis is niet automatisch waterdicht en vormt niet in iedere situatie een vervanging voor een kabel of leiding die zelf geschikt moet zijn voor ondergrondse aanleg.

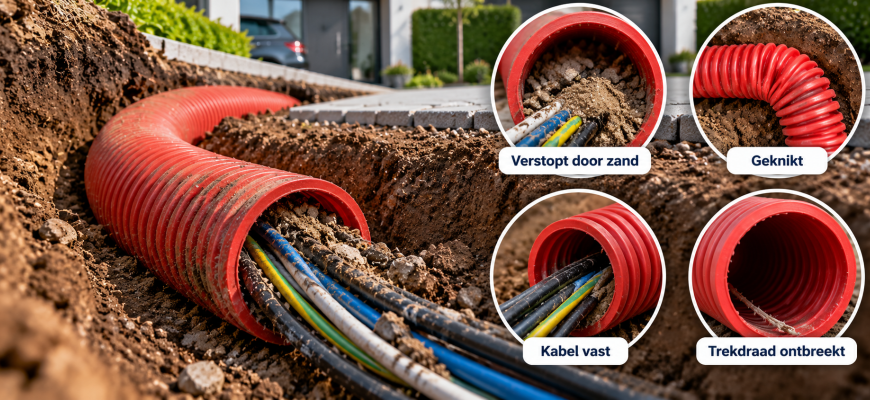

1. Kabel wil niet door de mantelbuis

Een veelvoorkomend probleem is dat een kabel tijdens het doortrekken vastloopt. Dit kan ontstaan wanneer de mantelbuis te smal is, te veel bochten bevat of wanneer de binnenzijde onvoldoende glad is. Ook kunnen zand, stenen of andere vervuiling de doorgang blokkeren. Bij lange leidingtrajecten neemt de wrijving toe, waardoor het steeds moeilijker wordt om een kabel door de mantelbuis te trekken. Controleer daarom eerst of de kabeldiameter past bij de beschikbare binnendiameter van de mantelbuis. Ook de lengte van het traject en het aantal bochten bepalen hoe gemakkelijk een kabel kan worden doorgevoerd.

2. Mantelbuis verstopt door zand of grond

Wanneer een mantelbuis ondergronds wordt aangelegd, kan zand of grond binnendringen via open uiteinden of beschadigingen. Hierdoor kan de doorgang gedeeltelijk of volledig verstopt raken. Vooral mantelbuizen die langere tijd ongebruikt in de grond liggen, kunnen vervuild raken wanneer de uiteinden niet zijn afgesloten. Een verstopping kan soms worden verwijderd met geschikte reinigingsapparatuur, maar de methode moet passen bij het materiaal en de toestand van de buis. Bij ernstige vervuiling of een volledig geblokkeerd traject kan vervanging noodzakelijk zijn. Door de uiteinden tijdens de aanleg tijdelijk af te sluiten, kan veel vervuiling worden voorkomen.

3. Mantelbuis geknikt of platgedrukt

Een flexibele mantelbuis kan vervormen wanneer deze te scherp wordt gebogen of wanneer er te veel uitwendige belasting op komt. Hierdoor wordt de doorgang kleiner en kunnen kabels vastlopen. Dit probleem kan ontstaan tijdens het aanvullen van een sleuf, bij onvoldoende ondersteuning of door belasting van bovenaf. Ook kan een verkeerde buiskeuze ervoor zorgen dat de mantelbuis onvoldoende bestand is tegen de omstandigheden. Wanneer een mantelbuis ernstig is vervormd, kan het nodig zijn om het beschadigde gedeelte te vervangen. Bij ondergrondse aanleg moet daarom rekening worden gehouden met de vereiste ringstijfheid, bedding, gronddekking en belasting.

4. Te veel bochten in de mantelbuis

Wanneer een mantelbuis meerdere scherpe bochten bevat, wordt het doortrekken van kabels steeds moeilijker. Bij iedere bocht ontstaat extra wrijving tussen de kabel en de binnenwand van de buis. Vooral bij lange trajecten kan dit ertoe leiden dat een kabel vastloopt of dat de toegestane trekkracht wordt overschreden. Een mantelbuis met een ruime buigradius is daarom vaak praktischer dan een traject met meerdere scherpe bochten. Bij grotere installaties kunnen toegankelijke trekpunten of inspectievoorzieningen noodzakelijk zijn. De toegestane bochten en trekkrachten hangen af van het type kabel, de mantelbuis en de voorschriften van de fabrikant.

5. Mantelbuis heeft een te kleine diameter

Een mantelbuis met een te kleine binnendiameter kan ervoor zorgen dat kabels moeilijk of helemaal niet door de leiding passen. Bij het kiezen van de diameter moet rekening worden gehouden met de buitenafmetingen van de kabels, de benodigde vrije ruimte en de mogelijkheid om later kabels te vervangen of toe te voegen. Veelvoorkomende nominale maten van mantelbuizen zijn onder andere 40, 50, 63, 75 en 110 mm, maar de werkelijke binnendiameter verschilt per product. Bij geribbelde mantelbuizen kan de binnendiameter aanzienlijk kleiner zijn dan de opgegeven buitendiameter. Controleer daarom altijd de productspecificaties en de eisen voor de betreffende kabelinstallatie.

6. Trekdraad ontbreekt of is afgebroken

Sommige mantelbuizen worden geleverd met een trekdraad waarmee een kabel of een sterkere trekvoorziening door de buis kan worden geleid. Wanneer deze trekdraad ontbreekt of tijdens het gebruik afbreekt, kan het lastiger worden om nieuwe kabels door te voeren. Afhankelijk van de lengte en de toestand van de mantelbuis kan een geschikte trekveer worden gebruikt om opnieuw een trekvoorziening aan te brengen. Bij langere trajecten kan gespecialiseerd gereedschap nodig zijn. Gebruik geen overmatige trekkracht, omdat hierdoor de kabel of de mantelbuis beschadigd kan raken.

7. Water in de mantelbuis

Water in een ondergrondse mantelbuis komt regelmatig voor. Veel mantelbuizen zijn niet ontworpen als volledig waterdicht leidingsysteem. Grondwater of regenwater kan via de uiteinden, verbindingen of beschadigingen binnendringen. Daarom moeten kabels die in ondergrondse mantelbuizen worden aangelegd zelf geschikt zijn voor de verwachte vochtige omstandigheden. Bij doorvoeren naar gebouwen is het belangrijk om geschikte afdichtingssystemen toe te passen om ongewenste waterindringing te voorkomen. Wanneer een mantelbuis voortdurend vol water staat, moet worden onderzocht of dit problemen oplevert voor de kabels, aansluitingen of aangrenzende constructies.

Hoe krijg je een kabel door een mantelbuis?

Wanneer een kabel moeilijk door een mantelbuis gaat, is het belangrijk om eerst te controleren of de doorgang vrij is. Een geschikte trekveer of bestaande trekdraad kan helpen om de kabel door de leiding te voeren. Bij langere trajecten kan een voor de kabel en mantelbuis geschikt glijmiddel de wrijving verminderen. Ook moet rekening worden gehouden met de maximale trekkracht en minimale buigradius van de kabel. Trek niet met overmatige kracht aan een kabel die vastloopt, omdat dit de isolatie of de geleiders kan beschadigen. Bij elektrische installaties moeten de werkzaamheden voldoen aan de toepasselijke veiligheids- en installatievoorschriften.

Welke mantelbuis gebruik je voor elektriciteitskabels?

Voor elektriciteitskabels wordt een mantelbuis gekozen die geschikt is voor de aanlegomgeving en de verwachte mechanische belasting. Bij ondergrondse aanleg zijn onder andere de diameter, sterkte, buigradius en geschiktheid voor grondbelasting belangrijk. Ook moet de elektriciteitskabel zelf geschikt zijn voor de betreffende toepassing. Een mantelbuis maakt een ongeschikte kabel niet automatisch geschikt voor ondergrondse aanleg. De juiste uitvoering hangt af van het kabeltype, de aanlegdiepte, de locatie en de toepasselijke installatievoorschriften.

Mantelbuis voor waterleiding: waar moet je op letten?

Mantelbuizen kunnen ook worden gebruikt om waterleidingen te beschermen bij doorvoeren door vloeren, muren en andere constructies. Hierbij moet rekening worden gehouden met de diameter van de waterleiding, eventuele isolatie en de benodigde bewegingsruimte. Een mantelbuis kan helpen om direct contact tussen de waterleiding en omliggende constructies te voorkomen. Bij drinkwaterinstallaties moet daarnaast rekening worden gehouden met hygiëne, temperatuur en de toepasselijke installatievoorschriften. De mantelbuis zelf is niet bedoeld om drinkwater te transporteren, tenzij het product uitdrukkelijk voor die functie is ontworpen en toegelaten.

Mantelbuis onder een oprit of weg aanleggen

Bij het aanleggen van een mantelbuis onder een oprit, weg of bedrijfsterrein moet rekening worden gehouden met de belasting van bovenaf. Niet iedere flexibele mantelbuis is geschikt voor dezelfde grond- en verkeersbelasting. De benodigde sterkte hangt onder andere af van de gronddekking, bodemgesteldheid, buisbedding en verkeersbelasting. Ook moet de mantelbuis voldoende worden ondersteund om vervorming en beschadiging te voorkomen. Bij grotere infrastructurele projecten moet de uitvoering aansluiten op het ontwerp en de geldende voorschriften.

Mantelbuis vervangen of opnieuw aanleggen?

Wanneer een mantelbuis volledig verstopt, ernstig beschadigd of platgedrukt is, kan vervanging noodzakelijk zijn. Ook wanneer de diameter onvoldoende ruimte biedt voor de benodigde kabels, kan een nieuwe mantelbuis de beste oplossing zijn. Bij vervanging is het belangrijk om te onderzoeken waarom de oorspronkelijke mantelbuis niet goed functioneerde. Een nieuwe buis met dezelfde verkeerde diameter of dezelfde scherpe bochten kan opnieuw problemen veroorzaken. Door de juiste diameter, buigradius en aanlegmethode te kiezen, wordt het gemakkelijker om kabels aan te brengen en later te vervangen.

Hoe voorkom je problemen met mantelbuizen?

Een goed functionerende mantelbuis begint met de juiste materiaalkeuze en een zorgvuldig ontworpen leidingtracé. Kies een diameter die voldoende ruimte biedt voor de kabels of leidingen en houd rekening met de werkelijke binnendiameter. Voorkom onnodig scherpe bochten en zorg voor een geschikte bedding bij ondergrondse aanleg. Sluit ongebruikte uiteinden af om te voorkomen dat zand en grond binnendringen. Bij langere trajecten kunnen trekvoorzieningen en toegankelijke inspectiepunten het onderhoud eenvoudiger maken. Controleer bovendien of de gekozen mantelbuis geschikt is voor de belasting en omstandigheden op locatie.

Mantelbuizen en leidingmaterialen bij Vervelde

Bij Vervelde vind je leidingmaterialen en bijpassende onderdelen voor ondergrondse infrastructuur, kabelbescherming en technische installaties. Afhankelijk van de toepassing zijn mantelbuizen in verschillende diameters en uitvoeringen nodig. De juiste keuze hangt af van de kabeldiameter, aanleglengte, grondbelasting en gewenste bescherming. Of je nu een nieuwe kabeldoorvoer wilt aanleggen, een beschadigde mantelbuis wilt vervangen of materialen zoekt voor een groter infrastructureel project, een goed gekozen mantelbuis helpt om kabels en leidingen te beschermen. Bekijk het assortiment mantelbuizen en leidingmaterialen van Vervelde of neem contact op voor advies over de juiste materiaalkeuze.

Veelgestelde vragen over mantelbuizen

Waarom krijg ik geen kabel door mijn mantelbuis?

Dit kan komen door een te kleine binnendiameter, scherpe bochten, vervuiling of een beschadigde mantelbuis. Controleer eerst of de doorgang vrij is en of de kabel geschikt is voor het leidingtraject.

Hoe maak je een verstopte mantelbuis weer open?

Dat hangt af van de oorzaak van de verstopping. Los zand of vuil kan soms met geschikte apparatuur worden verwijderd. Bij een platgedrukte of ernstig beschadigde mantelbuis kan vervanging nodig zijn.

Welke diameter mantelbuis heb ik nodig?

De juiste diameter hangt af van de buitenafmetingen en het aantal kabels of leidingen, de lengte van het traject en de benodigde ruimte voor het doortrekken. Controleer altijd de werkelijke binnendiameter.

Mag er water in een mantelbuis staan?

Ondergrondse mantelbuizen zijn niet altijd waterdicht. Daarom moeten kabels geschikt zijn voor de vochtige omstandigheden die in de mantelbuis kunnen optreden. Bij gebouwdoorvoeren kan een geschikte afdichting noodzakelijk zijn.

Kan ik een mantelbuis onder een oprit leggen?

Ja, mits de mantelbuis en de aanleg geschikt zijn voor de verwachte belasting. Houd rekening met de gronddekking, bedding, buissterkte en verkeersbelasting.

Wat doe je als de trekdraad uit een mantelbuis is verdwenen?

Afhankelijk van de lengte en de toestand van de mantelbuis kan een geschikte trekveer worden gebruikt om een nieuwe trekvoorziening aan te brengen.

Kun je een flexibele mantelbuis ondergronds gebruiken?

Ja, wanneer de fabrikant aangeeft dat de mantelbuis geschikt is voor ondergrondse aanleg en de belasting op de leiding. Niet iedere flexibele buis is hiervoor geschikt.
