De Ultieme Gids voor Infiltratiekratten – met berekeningen en praktische tips

Wat zijn infiltratiekratten?

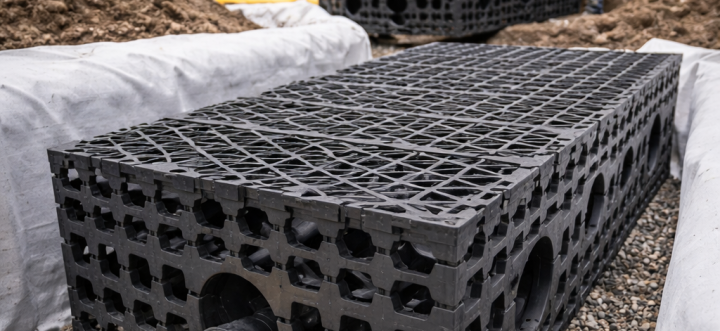

Infiltratiekratten zijn ondergrondse kunststof elementen waarmee regenwater tijdelijk wordt gebufferd en vervolgens geleidelijk in de bodem kan infiltreren. Door de grote holle ruimte kunnen infiltratiekratten relatief veel water opslaan op een beperkt oppervlak.

Ze worden onder andere toegepast voor de afvoer van regenwater afkomstig van:

• woningen en nieuwbouw;
• daken en hemelwaterafvoer;
• opritten en parkeerplaatsen;
• bedrijfsterreinen;
• tuinen en andere verharde oppervlakken.

Met een goed ontworpen infiltratiesysteem kan regenwater op eigen terrein worden verwerkt en wordt het riool tijdens hevige neerslag minder belast.

Hoe werken infiltratiekratten?

Regenwater van bijvoorbeeld een dak wordt via de regenpijp en het leidingwerk naar het infiltratiesysteem geleid. Een zandvangvoorziening vóór de infiltratiekratten kan vuil en bezinkbaar materiaal opvangen voordat het water de kratten bereikt.

Het systeem werkt vervolgens in hoofdlijnen als volgt:

1. Regenwater stroomt via de hemelwaterafvoer naar het infiltratiesysteem.
2. Het water wordt tijdelijk opgeslagen in de holle ruimte van de infiltratiekratten.
3. Vanuit de kratten infiltreert het water geleidelijk in de omliggende bodem.
4. Indien noodzakelijk kan een overstort of aanvullende voorziening worden opgenomen voor situaties waarin meer water wordt aangevoerd dan het systeem kan verwerken.

Hoeveel infiltratiekratten heb ik nodig?

Het benodigde aantal infiltratiekratten wordt bepaald door de benodigde bergingscapaciteit en het netto bergingsvolume van het gekozen krat.

Een eenvoudige berekening is:

aangesloten oppervlak × vereiste berging per m² = benodigde waterberging

Stel bijvoorbeeld dat voor een project met een dakoppervlak van 50 m² wordt uitgegaan van 30 liter berging per m²:

50 m² × 30 liter = 1.500 liter benodigde berging

Bij een infiltratiekrat met een bruto inhoud van 216 liter zou dat rekenkundig neerkomen op ongeveer zeven kratten.

Let op: dit is alleen een rekenvoorbeeld

Gebruik 30 liter per m² niet als algemene norm. De benodigde bergingscapaciteit kan per project en gemeente verschillen.

Bij een goede berekening moet onder andere worden gekeken naar:

• aangesloten dak- en terreinoppervlak;
• lokale eisen voor regenwaterberging;
• bodemsoort en infiltratiecapaciteit;
• grondwaterstand;
• beschikbare ruimte;
• gewenste neerslaggebeurtenis;
• ledigingstijd van het systeem;
• eventuele overstortvoorziening.

Ook het werkelijke netto bergingsvolume van het gekozen infiltratiekrat moet worden gecontroleerd aan de hand van de productspecificaties.

Welke materialen zijn nodig voor infiltratiekratten?

Een compleet infiltratiesysteem bestaat doorgaans uit meer dan alleen de kratten. Afhankelijk van het ontwerp kunnen onder andere nodig zijn:

• infiltratiekratten;
• waterdoorlatend geotextiel;
• zandvangput of andere voorbehandeling;
• PVC-leidingwerk;
• bochten, T-stukken, moffen en verloopstukken;
• aansluitstukken voor de infiltratiekratten;
• inspectie- en reinigingsmogelijkheden;
• ontluchting;
• eventuele overstort naar een daarvoor geschikte voorziening.

Welke leidingdiameter nodig is, moet worden bepaald op basis van onder andere het aangesloten oppervlak, het verwachte debiet en het ontwerp van de installatie.

Infiltratiekratten plaatsen: hoe werkt dat?

De exacte installatievoorschriften verschillen per fabrikant en toepassing. In hoofdlijnen verloopt het plaatsen van infiltratiekratten als volgt:

1. Bepaal de juiste locatie, afmetingen en diepte.
2. Graaf het benodigde volume uit.
3. Bereid een vlakke en geschikte ondergrond voor.
4. Breng het voorgeschreven geotextiel aan.
5. Plaats en koppel de infiltratiekratten volgens de voorschriften.
6. Sluit inlaat, eventuele inspectievoorziening, ontluchting en overstort aan.
7. Pak het systeem volledig in met geschikt geotextiel.
8. Vul de ruimte rondom het systeem aan met geschikt materiaal.
9. Werk het terrein volgens de vereisten af.

Bij plaatsing onder een oprit, parkeerplaats of terrein met verkeersbelasting moet specifiek worden gecontroleerd of de kratten en bovenliggende constructie hiervoor geschikt zijn.

Waarom een zandvangput voor infiltratiekratten?

Een zandvangvoorziening kan voorkomen dat zand, bladeren en ander bezinkbaar materiaal rechtstreeks in het infiltratiesysteem terechtkomen.

Dat is belangrijk omdat vervuiling op termijn de werking van een infiltratiesysteem kan verminderen. Voorbehandeling en de mogelijkheid om het systeem te inspecteren en onderhouden verdienen daarom al tijdens het ontwerp aandacht.

Waar moet je op letten bij infiltratiekratten?

Een goed infiltratiesysteem begint met de omstandigheden op locatie. Belangrijke aandachtspunten zijn:

Bodemdoorlatendheid
Niet iedere bodem infiltreert water even snel. Een zandige bodem gedraagt zich bijvoorbeeld anders dan een slecht doorlatende kleibodem.

Grondwaterstand
De beschikbare ruimte tussen het infiltratiesysteem en het grondwater kan van invloed zijn op het ontwerp en de werking.

Voldoende bergingscapaciteit
Dimensioneer niet uitsluitend op het aantal kratten. Bepaal eerst hoeveel water daadwerkelijk moet worden geborgen.

Voorbehandeling
Voorkom waar mogelijk dat zand en vervuiling rechtstreeks het systeem instromen.

Onderhoud en inspectie
Houd bij het ontwerp rekening met bereikbaarheid voor controle, reiniging en onderhoud.

Belasting boven het systeem
Een infiltratiesysteem onder een tuin stelt andere constructieve eisen dan een systeem onder een oprit of parkeerterrein.

Infiltratiekratten en klimaatbestendige waterberging

Door regenwater lokaal te bergen en waar mogelijk in de bodem te laten infiltreren, kan een infiltratiesysteem bijdragen aan klimaatbestendige waterhuishouding.

Mogelijke voordelen zijn:

• tijdelijke buffering van regenwater;
• minder directe afvoer naar het riool;
• verwerking van hemelwater op eigen terrein;
• vermindering van piekbelasting op de riolering;
• ondersteuning van lokale infiltratie van regenwater.

Infiltratiekratten in de praktijk

Vervelde levert infiltratieoplossingen voor verschillende toepassingen. Zo hebben we infiltratiekrattensystemen geleverd voor nieuwbouwwoningen in Prinsenbeek, een systeem met zandvangput in Bavel en een maatwerk waterbergingssysteem in Breda.

Deze projecten laten zien dat het juiste infiltratiesysteem afhankelijk is van de beschikbare ruimte, toepassing en gewenste waterberging.

Advies over infiltratiekratten

Niet zeker hoeveel infiltratiekratten u nodig heeft of welke onderdelen bij uw situatie passen? Vervelde kan meedenken over onder andere:

• benodigde bergingscapaciteit;
• aantal en type infiltratiekratten;
• zandvangvoorzieningen;
• geotextiel;
• PVC-leidingwerk en hulpstukken;
• maatwerkoplossingen;
• levering van complete materiaalsamenstellingen.

Bekijk ook onze tips en adviezen over wateropslag en infiltratie voor meer informatie over het opvangen, bergen en infiltreren van regenwater.

Infiltratiekratten nodig in Breda en omgeving?

Vanuit Hooge Zwaluwe levert Vervelde infiltratiekratten en complete materiaalsamenstellingen voor projecten in onder andere Breda, Oosterhout, Etten-Leur, Roosendaal en omliggende plaatsen.

Neem voor een berekening of offerte de afmetingen van het aangesloten dak of terrein en, indien bekend, de eisen voor waterberging mee. Daarmee kunnen we veel gerichter bepalen welke oplossing bij het project past.
